Stavební mixer D´Avino Revolution R30

  • Úvod
  • Stavební mixer D´Avino Revolution R30

Stavební mixer D´Avino Revolution R30 poháněný motorem Yanmar o výkonu 53 kW a čistým výstupem 3,0 m3.

Základní vlastnosti D´Avino Revolution R30

  • Samonakládací betonový mixer, čistý výstup: 3,0 m (3.92 cbm) třída S1
  • Přední nakládání materiálu
  • Otočné vyklápění (270°)
  • Natáčení obou náprav
  • Nakládání pevnou lžící
  • Kabina přivařená k otočnému bubnu a otočovému ložisku

Převodové ústrojí

  • 4x4 plněpohonné - 4 rychlosti vpřed/vzad (2 hydraulicky ovládané+ 2 mechanicky)
  • Max. rychlost 40 Km/h
  • Max. stoupavost při plném naložení 50%
  • Hydrostatická “automobilová” převodovka s pístovým čerpadlem a hydraulickým motorem řízená electro-hydraulickou pákou pro stanovení rychlosti “pomalá”/“rychlá” a volbu zpátečky
  • Dvourychlostní mechanická převodovka s elektro-hydraulickou páčkou pro volbu pracovního převodu či jízdu.

Nápravy

  • Obě zatížené a řízené s planetovou převodovkou na koncových převodech
  • Přední náprava oscilující v úhlu 8°
  • Zadní náprava pevná s přírubovou mechanickou redukcí

Brzdy

  • V olejové lázni(mokré) vnitřně uložené kotoučové hydraulické provozní brzdy účinné na obou nápravách, spouštěné dvouokruhovým servisním čerpadlem
  • V olejové lázni(mokré) vnitřně uložené kotoučové hydraulické parkovací brzdy s účinností na zadní nápravu, ovládané hydraulicky
  • Nouzová brzda zastavěná přímo do provozních brzd

Řízení

  • Hydrostaticky napájené nezávislým čerpadlem
  • Řízení obou náprav prostřednictvím dvoučinných válů
  • Volič režimu pro 3 typy jízdy s elektro-hydraulickým ovládáním u sedačky: ovládání přední nápravy pouze, jízda krabem či jízda v oblouku

Rám

  • Elektricky svařovaná vysokožárová ocel
  • Rám umístěn na otočovém ložisku s hydraulickým natáčením 270° prostřednictvím redukční převodovky
  • Hydraulické ovládání zdvihu prostřednictvím dvoučinného válce- Násypka s velkým objemem – Vyprazdňovací koryto s hydraulickým sklápěním pomocí dvoučinného válce ovládané z místa operátora a možností ovládání natáčení koryta manuálně ze země.

Ovládání ze zěmě

  • Měřák vody a ovládání vodního systému, rotace bubnu, ovládání koryta vyprazdňování nahoru/dolů, nouzové zastavení.

Otáčená kabina / sedačka operátora

  • Přivařená na otáčecí nástavbu umožňuje perfektní viditelnost při jízdě i práci
  • Anatomická sedačka vzduchem odpružená a s bezpečnostním pásem
  • Sloupek řízení s ABS a elektronickým displejem, ergonomickou přední konzolí a ovládacími panely
  • Uzavřená kabina ROPS/FOPS s el. stěračem předního skla
  • Nastavitelné opěrky rukou

Buben

  • S velkými dvojitými mixážními spirálami , dvojitým kónickým a konvexním dnem
  • Nouzový kontrolní výlez pro možné nouzové vyprázdnění
  • Otáčení bubnu hydrostatickou převodovkou s pístovým čerpadlem s variabilním průtokem a orbitálním motorem napojeným na převodovku s nekonečným elektro-hydraulickým ovládáním ze stanoviště operátora i ze země
  • Geometrický objem 3700 l
  • Max. výtěžnost betonu 3 m³ S1 třída
  • Rychlost otáčení bubnu 27 ot./min.

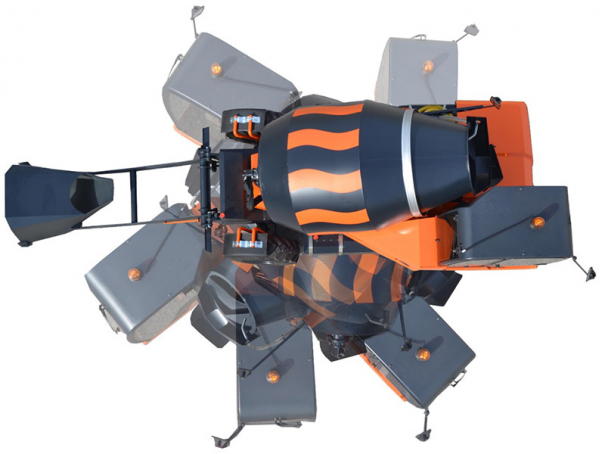

  • 270° natáčení bubnu
  • Zvedání bubnu pomocí dvoučinného válce pro rychlejší vyprazdňování.

Lopata

  • Pevná lopata pro rychlé nakládání materiálu umístěná na nakládacích ramenech a poháněná dvěma dvoučinnými válci
  • Kapacita 500 l
  • Pákové ovládání
  • 12 m³/hod produktivita.

Hydraulický systém

  • 6-ti cestný servo hydraulický ventil
  • 3 sekční elektricky ovládaný hydr. rozvaděč
  • Pístové čerpadlo 37l @ 1000 RPM pro natáčení bubnu
  • Zubové čerpadlo 20l @ 1000 RPM prop práci
  • Zubové čerpadlo 14l @ 1000 RPM pro okruh řízení a brzdy
  • Olejový 16 µm hydr. filtr na vstupu
  • Hliníkové výměníky tepla pro olejové chlazení hydrauliky

Vodní systém

  • Samo-spouštěcí volumetrická vodní pumpa s rychlým nasátím aktivovaná hydraulickým motorem a řízená z místa operátora a ze země
  • Průtok 230 l/min., max tlak 3 bar
  • Vodní nádrž s kapacitou 350 l
  • 2 třícestné elektro-hydraulicky řízené divertory s kulovým ventilem přímo na výstupní hubici
  • Rychlospojkové vstupní hadice s filtrem
  • Elektronický měřák vody.

Elektrický systém

  • Startér 12V 3 kW
  • Alternátor 12V 95A se zabudovanou regulací
  • Baterie 12V 110Ah (900A).
Výkon motoru 53 / 72 kW/k.
Palivová nádrž 125 l
Rychlost max. 40 km/h
Čistý výstup 3,0 m3
Pneu standard 12.5/80-18 16 PR
Rozměry (dxšxv) lžíce na zemi 6860x2260x2840 (výška) mm
Hmotnost 5980 kg
